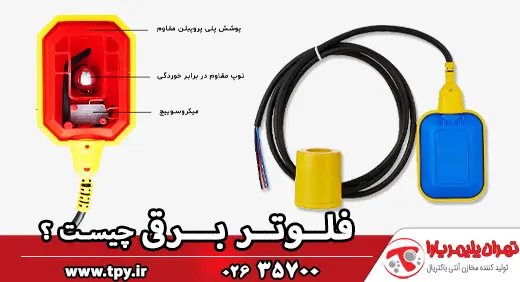

فلوتر برقی چیست؟ چگونه شناور برقی بر روی مخزن نصب می‌شود؟

فلوتر برقی (به انگلیسی: electric floater) یکی دیگر از انواع شناور یا فلوتر و ابزاری برای کنترل سطح مایعات و سنجش ارتفاع مایع یا سیال است که به واسطه قطع و وصل کردن جریان ورودی، از سرریز شدن یا خشک شدن مخزن و سیستم آبرسانی جلوگیری می کند. از این نوع فلوتر برای انواع مایعات مانند آب، مایعات اسیدی و سایر مایعات استفاده می‌شود. در این مطلب، به بررسی این وسیله و کاربرد آن می‌پردازیم.

فلوتر برقی چیست؟

فلوتر یا شناور برقی، یکی از تجهیزات جانبی پمپ آب است که برای کنترل سطح سیال استفاده می‌شود. این شناور دارای انواع ظرفیت‌های مختلف مانند ظرفیت‌های متوسط به بالا است و با انواع سیالات سبک و سنگین کار می‌کند. این فلوترها، مدار کاری پمپ آب را با کاهش و افزایش سطح آب، قطع و وصل می‌کند.

برای انتخاب فلوتر مناسب عواملی مانند چگالی سیال، محدوده دمایی، فشار مخزن ذخیره و ارتفاع اندازه‌گیری را باید در نظر بگیرید. این فلوتر شامل دو الکترود می‌شود، یکی از آنها برای اندازه‌گیری پایین‌ترین سطح آب و دیگری برای اندازه‌گیری بالاترین سطح آب بکار می‌رود.

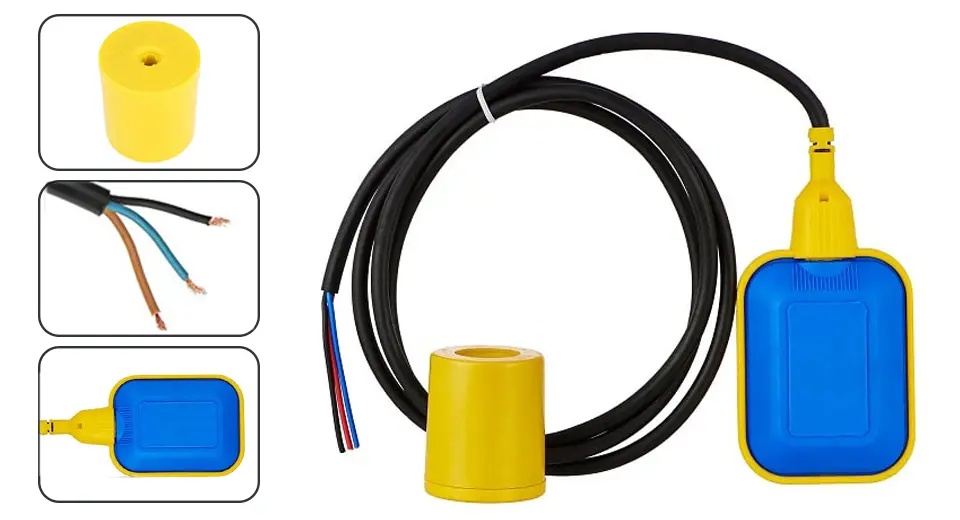

فلوتر برقی یا الکتریکی

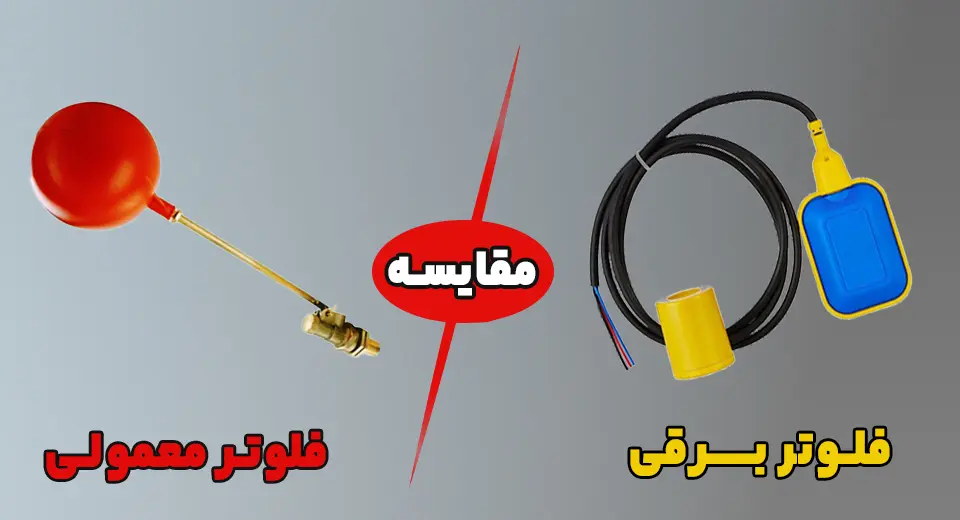

تفاوت شناور برقی و مکانیکی چیست؟

به طور کلی فلوتر یا شناور، در دو نوعِ مکانیکی و الکتریکی است که هر دو نقش یکسانی در سیستم آبرسانی (یعنی قطع و وصل آب) ایفا می‌کنند. فلوترهای معمولی یا مکانیکی بر روی فیتینگ ورودی آب نصب می شود و کارایی آن نیازی به برق ندارد. این فلوترها جزء اتصالات مخزن به شمار می‌روند و دارای سه قسمت توپی، اهرم و اتصال است که همزمان با بالا آمدن آب، توپگی مخزن اهرم رو به سمت بالا هدایت کرده و باعث قطع آب می‌شود.

شناور یا فلوتر یکی از اجزای کلیدی در کنترل سطح آب مخزن است که وظیفه دارد ورود آب را با توجه به میزان پر بودن مخزن تنظیم کند. زمانی که سطح آب پایین می‌آید، شناور به‌طور خودکار شیر ورودی را باز می‌کند تا مخزن پر شود، و هنگامی که سطح آب به حد مطلوب رسید، با بالا آمدن شناور، شیر بسته می‌شود تا از سرریز و نشتی مخزن آب جلوگیری شود. اگر شناور دچار خرابی شود—مثلاً گیر کند، نشتی داشته باشد یا مکانیزم قطع و وصل آن از کار بیفتد—ممکن است شیر ورودی باز نماند و مخزن پر نشود، یا بالعکس، شیر بسته نشود و آب به‌طور مداوم خارج شود و مخزن خالی بماند.

در واقع یکی از دلایل خالی شدن و پر نشدن مخزن آب اختلال خرابی شناور است که می‌تواند باعث هدررفت آب، آسیب به پمپ و حتی قطع کامل آب در ساختمان شود. بررسی دوره‌ای مخزن آب و عملکرد شناور نقش مهمی در حفظ کارایی سیستم دارد.

انواع فلوترها

نحوه عملکرد فلوتر برقی

فلوتر برقی یا سوئیچ کنترل شناور ، دارای یک کلید است که درون یک محفظه ضد آب قرار دارد و روی آب شناور است تا سطح سیالات را اندازه‌گیری کند. زمانی که آب در داخل مخزن انتقال می‌یابد، فلوتر به تدریج به سمت بالا حرکت می‌کند و زمانی که در بالاترین قسمت سطح آب قرار می‌گیرد، کنتاکت‌های رله الکتریکی بسته می‌شوند و با فرمان دادن به پمپ، عملکرد آن را متوقف می‌کند.

زمانی که با مصرف آب؛ سطح آب داخل مخزن کاهش می‌یابد، فلوتر، پمپ را مجدد فعال می‌کند. در این حالت، کنتاکت‌های رله الکتریکی روشن می‌شوند و پمپ شروع به کار می‌کند و مخزن دوباره پر از آب شود.

فلوتر برقی در تانکر آب و در زاویه ±10 و ±120 نصب می‌شود. در صورت کاهش سطح آب، پمپ را غیرفعال می‌کند تا از آسیب رسیدن و سوختن پمپ جلوگیری کند. در این حالت که اصطلاحا به آن “خشک کار کردن پمپ” می‌گویند، سطح آب مخزن بیش از حد پایین می‌آید و فلوتر، پمپ را از کار می‌اندازد تا آسیب به آن وارد نشود.

همینطور فلوتر الکتریکی از افزایش سطح آب مخزن، جلوگیری می‌کند و در زمان مشخص، پمپ را فعال می‌کند. این نوع فلوتر از طریق سوئیچ کنترل دستور را ارسال می‌کند تا پمپ، خاموش یا روشن شود.

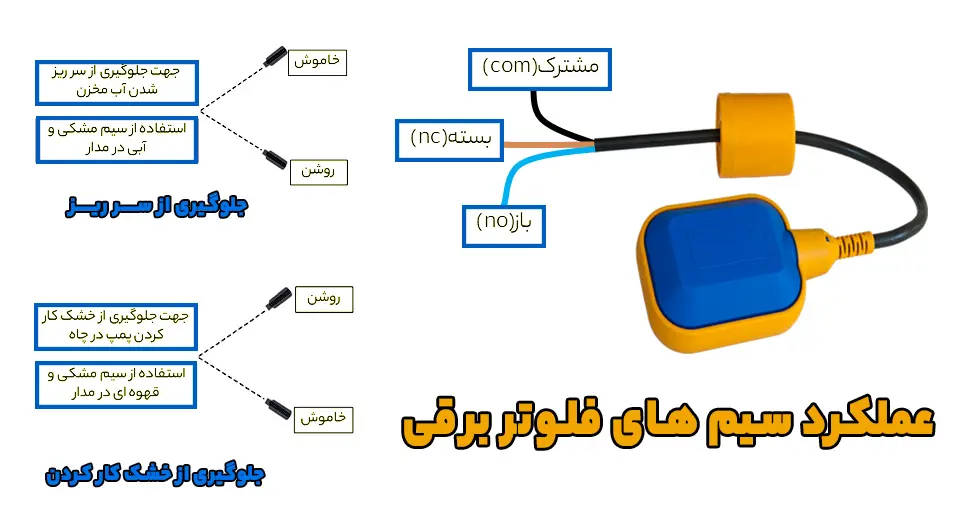

عملکرد فلوتر برقی چگونه است؟

کاربرد فلوتر برقی

فلوتر یا قطع کن، از جمله تجهیزاتی است که در صنعت‌های مختلفی که با سیالات سروکار دارند، نقش مهمی دارد. مهمترین وظیفه فلوتر برقی، کنترل سطح آب مخزن است. فلوتر برقی همینطور برای کنترل سطح انواع مایعات مانند فاضلاب، مایعات اسیدی، مواد نفتی و بسیاری از دستگاه‌ها مانند دستگاه تصفیه آب استفاده می‌شود که مزیت این نوع فلوتر نسبت به فلوتر مکانیکی به حساب می‌آید.

کاربرد این فلوتر در کنترل خودکار پمپ‌های آب است که در سیستم آبرسانی تاثیر بسیار مفیدی می‌گذارد. در مخازن، استخرها و جکوزی‌ها نیز برای حفظ سطح مناسب آب مورد استفاده قرار می‌گیرد.

فلوترها دقت عمل بالایی دارند و در محیط‌هایی استفاده می‌شوند که عرض نسبتا کمی دارند. معمولا در نزدیکی بالاترین سطح، آلارم صوتی یا نوری نصب می‌شود و فعال بودن فلوتر را مشخص می‌کند.

دلایل خرابی شناور (فلوتر) منبع آب و سرریز شدن آب چیست؟

بیشتر بخوانید

مزایای استفاده از فلوتر برقی

• کنترل سطح آب
• حفاظت از پمپ
• صرفه جویی در مصرف آب
• کاهش نیاز به نظارت
• جلوگیری از سرریز
• افزایش عمر مفید تجهیزات
• سهولت در نگهداری
• امنیت

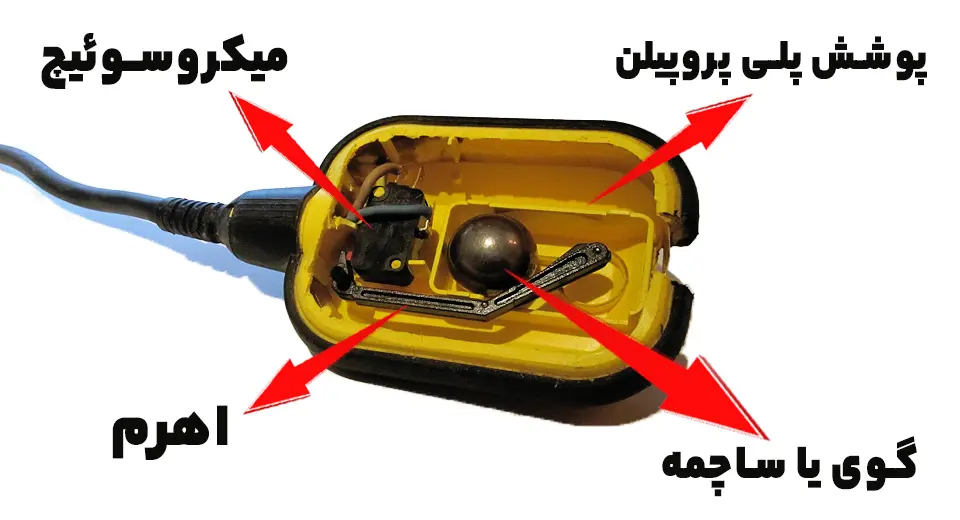

اجزای داخلی فلوتر برقی

نصب فلوتر برقی

ابتدا در محلی که قصد قرار دادن شناور را دارید، سوراخی را در بدنه مخزن ایجاد کنید. توجه داشته باشید که محل ایجاد سوراخ در مسیر مستقیم جریان آب وجود نداشته باشد، زیرا باعث ایجاد مشکل در عملکرد شناور می‌شود.
